Georradar GPR en Tarragona: Prospección no destructiva del subsuelo

Rigor técnico al servicio de su obra.

CONOCER MÁS

En Tarragona, con su denso entramado de infraestructuras romanas y modernas, el georradar GPR se ha vuelto indispensable para obras en zonas urbanas. Lo usamos para localizar tuberías, cables y restos arqueológicos sin abrir zanjas. En una reciente intervención en la Part Alta, el georradar GPR evitó dañar una conducción de fibra óptica activa. Combinamos esta técnica con la instrumentación geotécnica para monitorear deformaciones durante la excavación, y con la evaluación de pavimentos para planificar refuerzos de calzada sin romper el firme.

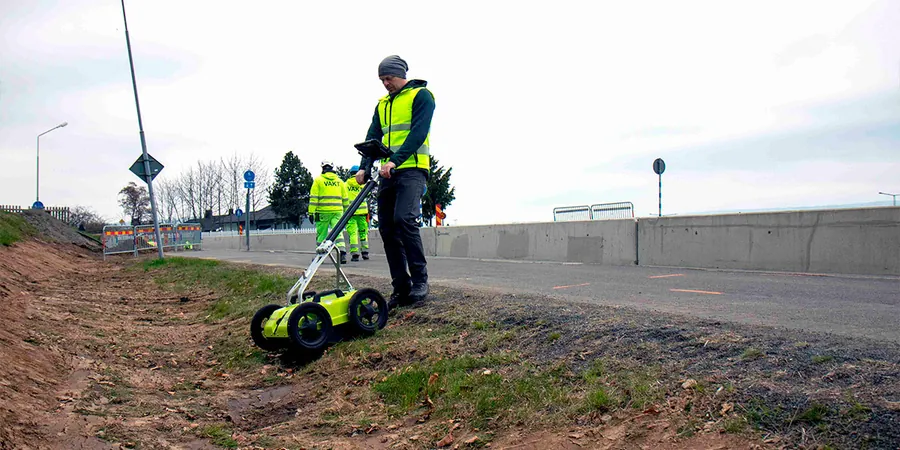

Imagen ilustrativa de Georradar gpr en Tarragona
El georradar GPR en Tarragona permite detectar servicios enterrados y cavidades sin abrir zanjas, reduciendo riesgos y costes en obra urbana.

Nuestras áreas de servicio

Metodología y alcance

Aplicamos el método según UNE-EN ISO 22475-1 con antenas de 200 MHz y 600 MHz. En Tarragona, la capa freática oscila entre 3 y 8 m de profundidad según la zona, y el georradar GPR logra penetrar hasta 6 m en suelos granulares. En terrenos arcillosos de la zona de Ponent, la señal se atenúa más rápido, por lo que ajustamos la ganancia en tiempo real. El levantamiento se hace con odómetro de precisión y dGPS para georreferenciar cada traza. Procesamos los datos con software RADAN 7, generando secciones 2D, mapas de profundidad y cortes en 3D. Esto permite detectar desde galerías de servicios hasta cavidades kársticas que comprometan la cimentación.
Imagen técnica — Tarragona

Consideraciones locales

El desarrollo urbano de Tarragona, desde la época romana hasta el ensanche del siglo XX, ha dejado un subsuelo heterogéneo con rellenos, sótanos antiguos y servicios obsoletos. Obras recientes en la zona del puerto han topado con restos de muralla medieval no documentados. Si no se realiza un barrido con georradar GPR antes de perforar, se corre el riesgo de colapsar galerías, dañar conducciones de gas o agua, o retrasar el cronograma por hallazgos imprevistos. La prospección previa con georradar GPR reduce estos imponderables en más de un 80% según nuestra experiencia.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@geotecnia.vip

Normativa aplicable

UNE-EN ISO 22475-1: Standard Guide for Using the Ground Penetrating Radar (GPR) Method, UNE 41800:2002: Criterios para la realización de estudios de subsuelo, Eurocódigo 7 (EN 1997-1:2004): Proyecto geotécnico

Parámetros técnicos

ParámetroValor típico
Frecuencia de antena200 MHz y 600 MHz (según objetivo)
Profundidad de penetraciónHasta 6 m en suelos granulares
Resolución vertical0.05 m a 0.15 m (depende del suelo)
Modo de adquisiciónPerfiles continuos con odómetro y dGPS
Normativa aplicadaUNE-EN ISO 22475-1
Software de procesadoRADAN 7 (GSSI)

Preguntas frecuentes

¿En qué tipo de terrenos funciona mejor el georradar GPR en Tarragona?

El georradar GPR funciona óptimamente en suelos arenosos y gravas secas, típicos de las terrazas del Francolí. En arcillas de la zona de Ponent, la atenuación es mayor, reduciendo la penetración a unos 2-3 m. La presencia de sales disueltas en la capa freática también afecta la señal.

¿Qué profundidad máxima alcanza el georradar GPR en la zona del puerto de Tarragona?

En la zona portuaria, con rellenos antrópicos y arenas sueltas, el georradar GPR alcanza hasta 5-6 m con antena de 200 MHz. Si hay capas de arcilla o nivel freático salino, la profundidad baja a 2-3 m. Recomendamos una calicata de control para calibrar la velocidad de propagación.

¿Cuánto cuesta un estudio de georradar GPR en Tarragona?

El rango referencial para un estudio de georradar GPR en Tarragona es de 460 a 1.200 euros, dependiendo del área a prospectar, la densidad de perfiles y el tipo de antena necesaria. Para presupuestos ajustados al proyecto concreto, se solicita cotización personalizada.
