Microtremores HVSR (Nakamura) en Tarragona

Rigor técnico al servicio de su obra.

CONOCER MÁS

En la costa de Tarragona, los depósitos de origen aluvial y deltaico generan un contraste de rigidez importante entre la cobertura blanda y el basamento rocoso. La frecuencia fundamental del suelo en zonas como el Port o la Part Baixa suele caer entre 1 y 4 Hz, lo que puede coincidir con la frecuencia propia de edificios de 5 a 10 plantas. Los microtremores HVSR (Nakamura) permiten identificar ese pico de resonancia sin necesidad de perforar, midiendo vibración ambiental en superficie. Para complementar la caracterización dinámica, combinamos esta técnica con el [ensayo MASW](/masw-vs30/) que perfila la velocidad de onda de corte, y con calicatas exploratorias cuando se necesita verificar estratigrafía somera.

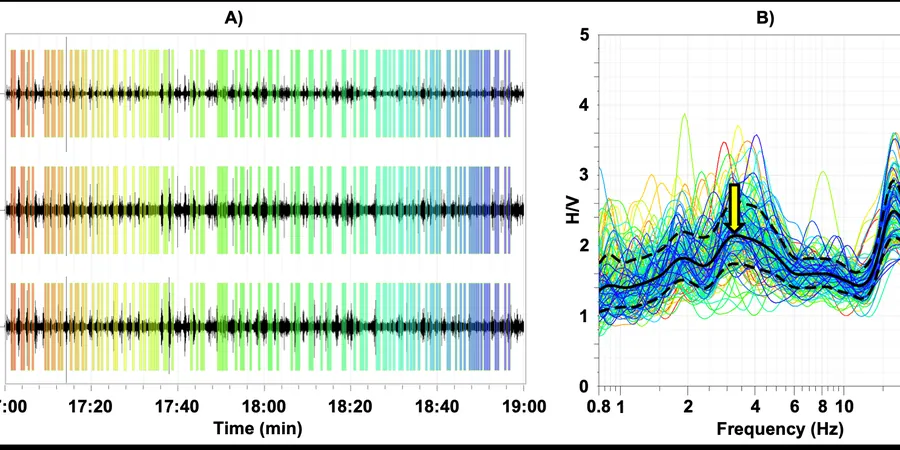

Imagen ilustrativa de Microtremores hvsr en Tarragona
La frecuencia fundamental del suelo en la Part Baixa de Tarragona suele caer entre 1 y 4 Hz, coincidiendo con edificios de 5 a 10 plantas.

Nuestras áreas de servicio

Metodología y alcance

Un error frecuente en proyectos de Tarragona es asumir que el suelo responde igual en toda la ciudad. Olvidan que las terrazas del Francolí y los rellenos portuarios tienen comportamientos dinámicos muy distintos. Los microtremores HVSR (Nakamura) resuelven esto con una campaña rápida:
  • Registro de 30 a 60 minutos por punto con sismómetro de banda ancha.
  • Procesamiento mediante la técnica de Nakamura (relación H/V) para aislar el efecto del suelo.
  • Obtención de la frecuencia natural f0 y el factor de amplificación A0.
Cada medición se georreferencia y se contrasta con la geología local. El resultado es un mapa de frecuencias que evita sobredimensionar estructuras o, peor aún, caer en resonancia.
Imagen técnica — Tarragona

Consideraciones locales

En Tarragona, muchas veces vemos que proyectos con edificios de mediana altura solo consideran la capacidad portante estática y olvidan la respuesta dinámica. Si la frecuencia del suelo coincide con la del edificio, la amplificación sísmica puede multiplicar los daños. Los microtremores HVSR (Nakamura) son la herramienta más económica para detectar ese riesgo antes de cimentar. No reemplazan un análisis completo de respuesta de sitio, pero sí marcan dónde profundizar con métodos activos como MASW o con perforaciones.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@geotecnia.vip

Normativa aplicable

SESAME (2004) – Guidelines for the implementation of the H/V spectral ratio technique, Eurocódigo 8 (EN 1998-1:2004) – Clasificación de suelos y espectros de respuesta, NCSE-02 – Norma de Construcción Sismorresistente Española (vigente en Cataluña)

Parámetros técnicos

ParámetroValor típico
Rango de frecuencia medible0.2 – 50 Hz
Duración típica por punto30 – 60 minutos
Precisión en frecuencia f0±0.1 Hz (con 3 repeticiones)
Factor de amplificación A0Hasta 6 en suelos blandos
Número mínimo de puntos por zona5 – 10 según extensión
Alcance espacial del perfilPuntual por estación

Preguntas frecuentes

¿En qué se diferencian los microtremores HVSR de un ensayo MASW?

El HVSR mide vibración ambiental pasiva y obtiene la frecuencia natural del suelo (f0) y su amplificación. El MASW genera ondas activas (golpe de martillo) para perfilar la velocidad de onda de corte hasta 30 m de profundidad. Ambos se complementan: el HVSR identifica el pico de resonancia y el MASW entrega el perfil de rigidez.

¿Cuánto cuesta una campaña de microtremores HVSR en Tarragona?

El rango referencial para una campaña de 5 a 10 puntos en Tarragona está entre 740 y 1.530 euros, dependiendo de la accesibilidad, la necesidad de georreferenciación y la complejidad del informe. Proyectos con más puntos o integración con otros ensayos pueden tener costos distintos; consulta una cotización personalizada.

¿Es obligatorio realizar microtremores HVSR para proyectos en Tarragona?

La NCSE-02 exige clasificar el suelo según su tipo (I a IV) para edificios de cierta altura o uso público. El HVSR es un método reconocido para determinar la frecuencia fundamental del suelo, aunque no es el único. En Tarragona, muchos ayuntamientos lo solicitan como parte del estudio de mecánica de suelos para licencias de obra mayor.

¿En qué zonas de Tarragona es más crítico realizar este estudio?

Las áreas con depósitos aluviales del Francolí, la zona portuaria y los rellenos del Serrallo presentan suelos blandos con frecuencias bajas (1-3 Hz), que pueden coincidir con edificios de 5 a 10 plantas. También es recomendable en laderas del Barri del Port donde hay alternancia de materiales. En la zona alta (Partenón, Sant Pere i Sant Pau) el basamento rocoso suele dar frecuencias altas y menor riesgo.

Ubicación y área de servicio

Atendemos proyectos en Tarragona.
